MỘT HỆ THỐNG NOVEC 1230 CHUẨN THÔNG THƯỜNG GỒM CÁC THIẾT BỊ:

MỘT HỆ THỐNG NOVEC 1230 CHUẨN

THÔNG THƯỜNG GỒM CÁC THIẾT BỊ

Hệ thống Phòng cháy chữa cháy nước khô Novec 1230 - an toàn tuyệt đối với con người, tài sản khi khí thoát ra để dập đám cháy, không ảnh hưởng đến tầng Ozone.  Chuyên dùng phòng chữa cháy cho các phòng tranh, bảo tàng, kho sách quý, kho chữa chất lỏng,...

NOVEC 1230 đáp ứng được các yêu cầu khắt khe nhất của Cơ quan Bảo vệ Môi trường Hoa Kỳ (EFA) và Hiệp hội Phòng cháy Quốc tế.

Novec 1230 - sản phẩm xanh cho cong tác phòng cháy chữa cháy trung tâm dữ liệu.

Một hệ thống Novec 1230 chuẩn thông thường gồm các thiết bị:

• Bình khí NOVEC 1230
• Thiết bị xả khí (đầu kích hoạt, đầu phun khí, đường ống dẫn khí…)
• Tủ điều khiển
• Đầu dò (khói/ nhiệt)
• Các thiết bị báo động (chuông báo cháy và đèn/còi báo cháy)

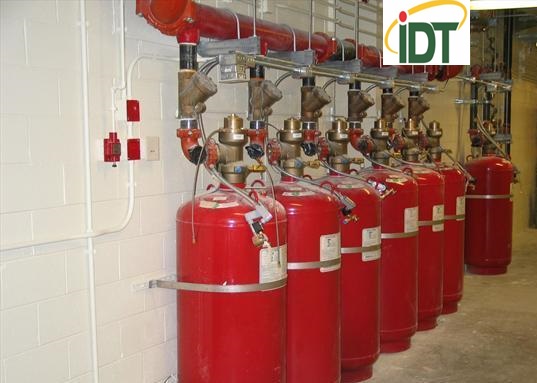

Bình chứa khí NOVEC 1230

Novec 1230 được chứa trong bình thép dưới dạng lỏng với áp suất 25 bar hoặc 50 bar. Mỗi bình chứa sẽ có một đồng hồ đo áp lực, một ngõ nối vào hệ thống đường ống và hai cổng để kết nối với thiết bị kích hoạt xả khí. Mỗi bình chứa khí có nắp đậy an toàn và nắp bảo vệ lắp vào ngõ xả và kích của bình khi không sử dụng.

Thiết bị xả khí Novec 1230

Đầu kích hoạt xả khí: Đầu kích hoạt xả khí được gắn trực tiếp trên bình khí.
Có 3 loại đầu kích hoạt: loại kích hoạt tự động bằng điện / loại kích hoạt tự động bằng khí / loại kích hoạt bằng tay.

Đầu phun: Đầu phun làm bằng đồng thay hoặc inox, được sử dụng để phun khí vào vùng cần bảo vệ. Đầu phun có hai loại, loại phun 180° và loại phun 360° với nhiều đường kính trong và kích thước lỗ phun khác nhau tùy theo vị trí sử dụng và yêu cầu thiết kế.

Hệ thống đường ống dẫn khí: Hệ thống ống dẫn khí làm bằng ống thép, tuân theo tiêu chuẩn ASTM 53 grade A hoặc tương đương. Hệ thống ống dẫn khí được sơn màu đỏ.

Tủ điều khiển nhận tín hiệu báo cháy từ các đầu dò khói, xử lý, kích hoạt điều khiển xả khí và điều khiển hệ thống báo động.
Tủ điều khiển hoạt động dựa trên nguyên tắc phải nhận đủ tín hiệu từ 2 vùng đầu dò (cross-zone) trước khi kích hoạt hệ thống chữa cháy. Thời gian kích hoạt từ 5 giây đến 60 giây tùy chế độ cài đặt và thời gian phun từ 8 – 10 giây tùy lượng khí được thiết kế.
Tủ điều khiển sử dụng điện áp 230VAC, dòng điện 3A và có một nguồn ắc quy dự phòng để cấp điện trong thời gian 24h khi xảy ra tình trạng mất điện.

 Trung tâm điều khiển hệ thống chữa cháy Model Sigma XT

Được thiết kế và sản xuất theo tiêu chuẩn cao nhất về chất lượng và được chứng nhận theo tiêu chuẩn châu Âu EN12094-1, EN54-2 và EN54-4, tủ điều khiển chữa cháy Sigma XT thích hợp cho các lắp đặt chữa cháy cố định vừa và nhỏ.  Các tính năng của nó như sau:

Với 3 zone đầu báo ngõ vào có thể lập trình 1 hay 2 hay cả 3 ngõ vào bị tác động, hệ thống chữa cháy mới bị kích hoạt.

Tủ có đèn hiển thị LED 7 đoạn lớn, tiện cho việc cấu hình và điều khiển. Ngoài ra nó còn hiển thị thời gian đếm xuống cho ngõ ra kích hoạt chữa cháy.

Thời gian trì hoản kích hoạt: có thể chỉnh được từ 0 – 60 giây

Tủ có ngõ ra điều khiển quạt hút

Thông số kỹ thuật:

Vỏ tủ:                                                              Thép tấm mềm dày 1.2 mm

Nguồn cung cấp:                                             230 VAC +10% -15% at 50 Hz

Dòng cung cấp tổng:                                       3 A bao gồm dòng sạc bình ac-qui 28V +/- 2V

Loại bình ac-qui dự phòng:                             2 bình khô loại 12 V, 7 Ah

Điện áp sạc bình ac-qui:                                  27.6 VDC (bù nhiệt)

Dòng sạc bình ac-qui:                                     0.7 A (lớn nhất)

Dòng cung cấp lớn nhất từ ac-qui:                 3 A

Dòng tỉnh khi mất nguồn AC:                                    0.095 A

Ngõ ra báo động                                             500 mA với cầu chì điện tử

5 Relay có tiếp điểm – 30 VDC – 1 A:                       Fault, Fire, Local Fire, First Stage, Second Stage, Extract

Dòng tỉnh của zone ngõ vào:                          2 mA (max)

Số đầu báo cho 1 zone:                                               Tùy thuộc loại đầu báo (lớn nhất là 32 đầu báo)

Số thiết bị ngõ ra cho 1 mạch:                        Tùy thuộc loại thiết bị (lớn nhất là 0.5 A cho 1 ngõ ra)

Điện trở giám sát EOL cho zone đầu báo:      Điện trở 6K8 5% ½ W

Điện trở giám sát EOL cho các ngõ vào:                    Điện trở 6K8 5% ½ W

Điện trở giám sát EOL cho ngõ ra:                 Điện trở 6K8 5% ½ W

Ngõ ra giám sát EOL cho ngõ kích hoạt:       Diode 1N4004

Số ngõ vào cho zone đầu báo cháy:                3

Số ngõ ra báo động:                                        2 x First Stage, 1 x Second Stage

Thời gian trì hoãn kích hoạt xả khí:                0 – 60 giây

Khoảng thời gian duy trì kích hoạt:                60 – 300 giây

Đầu dò khói / Đầu dò nhiệt

Các đầu dò dùng trong hệ thống Novec thông thường là đầu dò khói, loại quang điện (photoelectric). Chỉ một số ứng dụng đặc biệt cần sử dụng đầu dò nhiệt.
Đầu dò khói có nhiệm vụ phát hiện khói và gửi tín hiệu báo động về tủ điều khiển. Hệ thống đầu dò khói sẽ được lắp đặt theo nguyên tắc cross-zone (2 vùng chéo) để tăng hiệu quả dò khói và tránh tình trạng xả khí khi có báo cháy giả.

Đầu báo cháy loại thường 2 dây

Đầu dò khói Orbis là loại đầu dò quang học, thích hợp lắp trong văn phòng, phòng máy, hoặc môi trường có độ ẩm cao. Mỗi đầu dò khói có 1 LED để chỉ báo trạng thái. LED này sẽ chớp sáng khi làm việc bình thường, và sẽ sáng đỏ khi báo cháy.

Thông số kỹ thuật:

Loại đầu báo:                          2 dây

Điện áp hoạt động:                  8.5 – 33 VDC

Dòng làm việc:                                    95 µA @ 24V

Dòng khi báo cháy:                 40 mA @ 24V

Dòng xung:                             95 µA @ 24V

Nhiệt độ làm việc:                   -40⁰C – 70⁰C (không ngưng tụ)

Độ ẩm môi trường:                 0% - 98% (không ngưng tụ)

Đầu dò nhiệt dùng một mạch cảm biến nhiệt cải tiến để cảm biến nhiệt độ môi trường hoặc nhiệt gia tăng. Mỗi đầu dò nhiệt có 1 LED để chỉ báo trạng thái. LED này sẽ chớp sáng đỏ khi làm việc bình thường và sẽ sáng đỏ khi báo cháy.

Thông số kỹ thuật:

Loại đầu báo:                          2 dây

Điện áp hoạt động:                  8.5 – 33 VDC

Dòng làm việc:                                    95 µA @ 24V

Dòng khi báo cháy:                 40 mA @ 24V

Dòng xung:                             95 µA @ 24V

Nhiệt độ làm việc:                   -40⁰C – 70⁰C (không ngưng tụ)

Độ ẩm môi trường:                 0% - 98% (không ngưng tụ)

Nút nhấn tác động bằng tay

Nút nhấn kích hoạt xả khí Model MCP1A

Nút nhấn kích hoạt xả khí bằng tay được lắp trước cửa ra/vào của khu vực cần bảo vệ, hoặc đặt tại phòng cần bảo vệ.

Để tránh sự tác động ngoài ý muốn, nút nhấn kích hoạt bằng tay phải là loại tác động kép, tức là cần hai thao tác mới tác động được nó.

Nút nhấn tác động bằng tay là loại tác động bằng điện và được giám sát bởi tủ điều khiển chữa cháy.

Hoạt động của nút nhấn bằng tay giống như khi hệ thống có hai đầu báo khác nhau bị tác động.

Thông số kỹ thuật:

Loại thiết bị:                Kính (Break Glass)

Môi trường sử dụng:   Trong nhà

Cấp bảo vệ:                 IP24D

Cấu hình mạch điện:   Bộ tiếp điểm đơn

Thông số tiếp điểm:     3A @240 VAC or 3A @24VDC

Nhiệt độ làm việc:       -30⁰C – 70⁰C

Nút nhấn trì hoản xả khí WY9403

Nút nhấn trì hoản đặt gần nút nhấn tác động bằng tay.

Để tránh sự tác động ngoài ý muốn, nút nhấn tác động bằng tay phải là loại tác động kép, tức là cần hai thao tác mới tác động được nó.

Nút nhấn trì hoản phải được tủ điều khiển giám sát và chỉ báo trouble nếu bị nhấn.

Chức năng của nó là trì hoản việc kích hoạt hệ thống chữa cháy.

Thông số kỹ thuật:

Loại thiết bị:                Nút nhấn tạm thời (Momentary)

Môi trường sử dụng:   Trong nhà

Cấp bảo vệ:                 IP24D

Cấu hình mạch điện:   Bộ tiếp điểm đơn

Thông số tiếp điểm:     6A @240 VAC or 6A @24VDC

Nhiệt độ làm việc:       -30⁰C – 70⁰C

Chuông báo cháy và đèn chớp/còi báo cháy

Chuông màu đỏ, đường kính 6”. Sử dụng điện áp 24VDC.
Đèn chớp ánh sáng trắng, tích hợp còi. Sử dụng điện áp 24VDC.

Chuông, còi / đèn báo động được lắp đặt ở cửa ra/vào để cảnh báo mọi người di tản khi có sự cố cháy.

Chuông bị tác động khi hệ thống có sự cố báo cháy.

Thông số kỹ thuật của chuông báo cháy Model SSM24-6:

Điện áp hoạt động:      16 – 33 VDC

Dòng làm việc:                        30 mA @24 VDC

Cường độ âm thanh:   80 dB @24VDC

Nhiệt độ làm việc:       -35⁰C – 60⁰C

Đường kính gong:       150mm

Còi / đèn cảnh báo bị tác động khi hệ thống chữa cháy sắp bị tác động và tác động.

Thông số kỹ thuật của còi / đèn báo xả khí:

Model:                         P2R

Điện áp hoạt động:      16 – 33 VDC

Dòng làm việc:                        209 mA @24 VDC

Độ sáng:                      15 - 115 Candela

Cường độ âm thanh:   75 - 101 dB

Nhiệt độ làm việc:       0⁰C – 49⁰C

Âm điệu:                     Có thể chỉnh được

Nguồn cung cấp

Nguồn điện chính dùng cho hệ thống chữa cháy là 220VAC, 50Hz. Nguồn điện dự phòng (Back-up Battery) được sử dụng 24VDC. Hệ thống sẽ tự động chuyển đổi sang nguồn dự phòng khi mất điện lưới và có khả năng cung cấp điện cho toàn hệ thống báo cháy theo tiêu chuẩn NFPA-72 (Mỹ) và TCVN (Việt Nam) về PCCC.

Tính toán khối lượng Novec 1230 cần thiết

Khối lượng Novec 1230 cần thiết được tính toán phải đủ để chữa cháy cho khu vực cần bảo vệ. Theo tiêu chuẩn NFPA 2001 năm 2011, mật độ thiết kế cho đám cháy bề mặt loại C tối thiếu 4.7% về thể tích. Mật độ thiết kế phụ thuộc vào nhiệt độ thấp nhất của khu vực cần bảo vệ. Khi tính toán khối lượng hoá chất cho khu vực có người, phải chú ý đến mức nhiệt độ cao nhất của khu vực, mật độ Novec 1230 không được phép vượt mức 10% theo tiêu chuẩn NFPA-2001 của Mỹ.

Để tính được khối lượng khí cần thiết cho một khu vực, cần xác định thể tích của khu vực cần được bảo vệ. Có thể sử dụng công thức sau để tính khối lượng khí Novec 1230 cần thiết:

Dựa vào công thức sau để tính khối lượng Novec 1230:

          Trong đó:

                        W= Khối lượng Novec 1230 (kg)

                        V = Thể tích khu vực cần bảo vệ (m³)

C = Mật độ Novec 1230 tính theo thể tích tại nhiệt độ thiết kế

s  = Tỉ trọng khí hóa hơi tại một nhiệt độ (m³/kg)

s  =  0.0664 + 0.00274 t

t  =  Nhiệt độ thiết kế của phòng được bảo vệ (⁰C)

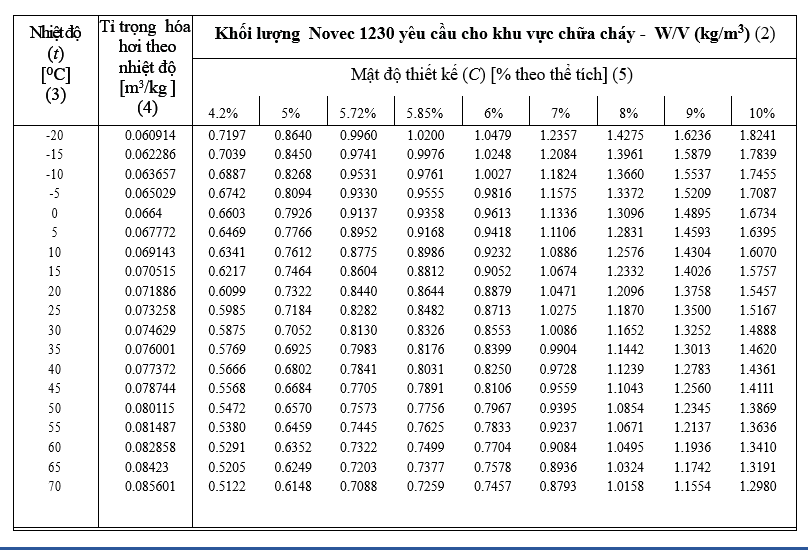

Hoặc có thể tính nhanh khối lượng khí Novec 1230 cần thiết dựa vào bảng sau:

Tính toán đường kính ống dẫn khí và kích thước lỗ của các vòi xả khí:

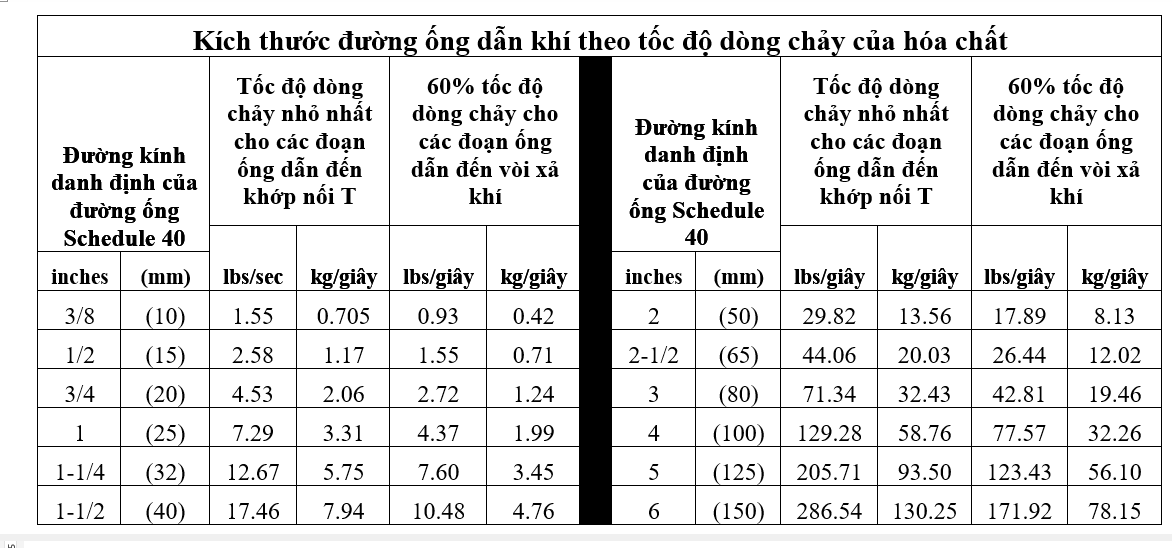

Để xác định đường kính ống dẫn khí và kích thước lỗ của các vòi xả khí, cần phải dựa vào kết quả của chương trình phần mềm. Tuy nhiên, vẫn có thể dựa vào bảng “Kích thước đường ống dẫn khí theo tốc độ dòng chảy của hóa chất” bên dưới để ước tính đường kính của ống dẫn khí. Kết quả có thể thay đổi chút ít do khoảng cách và kết quả tối ưu hóa của phần mềm. Tuy nhiên, vẫn có thể dựa vào bảng “Kích thước đường ống dẫn khí theo tốc độ dòng chảy của hóa chất” bên dưới để ước tính đường kính của ống dẫn khí. Kết quả có thể thay đổi chút ít do khoảng cách và kết quả tối ưu hóa của phần mềm.

THIẾT KẾ HỆ THỐNG NOVEC 1230 tuân theo các tiêu chuẩn thiết kế

TCVN 2622:1995 về thiết kế PCCC cho nhà ở và công trình.
TCVN 3890:2009 về phương tiện PCCC cho nhà ở và công trình.
TCVN 5738:2001 về thiết kế hệ thống báo cháy tự động.
TCVN 5760:1993 về thiết kế hệ thống chữa cháy.
TCVN 7161-1:2009 về thiết kế hệ thống chữa cháy bằng khí.
Tiêu chuẩn quốc tế NFPA 2001 về thiết kế hệ thống chữa cháy bằng khí sạch.

Cần thêm thông tin về hệ thống phòng cháy chữa cháy Novec 1230, xem thêm tại: http://www.idtvietnam.net/san-pham/phong-chay-chua-chay/he-thong-phong-chay-chua-chay-novec-1230.html
