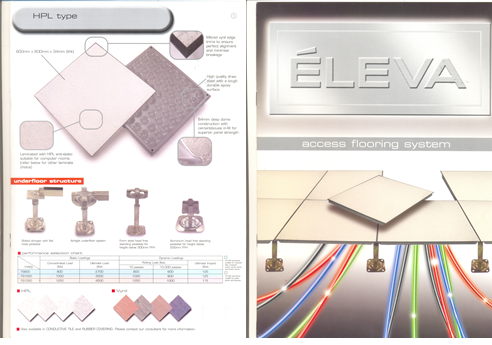

Sàn nâng kỹ thuật ELEVA – thương hiệu sàn nâng Malaysia.

HỆ THỐNG SÀN NÂNG KỸ THUẬT ELEVA

IDT chuyên tư vấn - thiết kế - xây dựng và hoàn thiện hạ tầng Trung tâm dữ liệu. Sàn nâng kỹ thuật là thiết bị không thể thiếu tại các Trung tâm dữ liệu. Với đội ngũ kỹ sư chuyên nghiệp, IDT cam kết tư vấn - thiết kế và thi công hệ thống sàn nâng kỹ thuật phù hợp nhất cho nhu cầu của quý đơn vị. Hiện tại, có rất nhiều thương hiệu sàn nâng. Trong bài viết này, IDT xin giới thiệu sơ lược về sàn nâng kỹ thuật ELEVA

1.   Tổng quan

     Sàn nâng ELEVA – thương hiệu sàn nâng Malaysia.

Các thiết bị của trung tâm dữ liệu được bố trí, lắp đặt trên hệ thống sàn nâng kỹ thuật ELEVA sẽ có những ưu điểm sau:

-  Che lấp được các hệ thống máng cáp điện, cáp mạng, ống dẫn…

-  Bảo vệ hệ thống dây điện, cáp điện hay bất kì vật liệu gì được bố trí dưới sàn tránh được sự xâm hại của côn trùng, hóa chất hay không khí nóng ẩm của mặt sàn bê tông. Đồng thời dễ dàng bảo trì hệ thống điện bên dưới sàn nâng kỹ thuật.

-  Giảm tiếng ồn, giảm rung cho thiết bị trong quá trình vận hành.

-  Triệt tiêu bớt ion dương trong môi trường tạo sự vận hành chuẩn xác hơn cho các máy móc thiết bị đặt trên mặt sàn. Giảm tối đa dòng điện đối với con người ngay cả khi có sự cố cháy, nổ.

-  Tạo môi trường khô ráo, sạch sẽ cho các thiết bị để trên sàn và thuận lợi cho việc bố trí mặt bằng làm việc.

-  Dễ dàng bảo trì, sửa chữa hệ thống lạnh nếu được lắp đặt dưới hệ thống sàn nâng kỹ thuật.

2. Đặc tính kỹ thuật

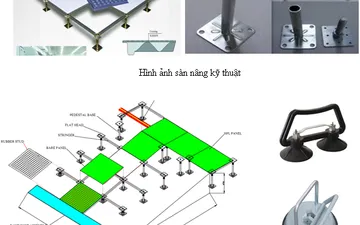

Hệ thống sàn nâng kỹ thuật là một hệ bao gồm các tấm sàn có kích thước tiêu chuẩn được đặt trên hệ thống thanh đỡ và chân đế bằng kim loại nằm trên mặt sàn bê tông. Ngoài ra, còn các phụ kiện khác để lắp đặt hoàn chỉnh như keo dán chân đế, hệ thống dây tiếp địa… Các đặc tính kỹ thuật:

-  Tấm sàn được làm bằng thép tấm dập dạng hộp và sơn tĩnh điện ở bên ngoài. Lõi bên trong của tấm sàn là xi măng để tăng độ cách âm và chịu lực. Mặt dưới tấm sàn thiết kế hình vòm liên kết với nhau nhằm tăng cường độ chịu lực, có 64 vòm hình chỏm cầu trên một tấm sàn và kích thước tiêu chuẩn của tấm sàn 600x600mm, có độ dày 35mm. Bề mặt của tấm sàn được hoàn thiện bằng lớp High Pressure Laminate chống tĩnh điện dày 1mm hoặc gạch nhựa chống tĩnh điện, hay chưa được hoàn thiện để có thể trải thảm trang trí.

-  Chân đế đỡ tấm sàn được làm bằng thép mạ lớp kim loại chống rỉ sét bao gồm 3 phần:

       · Phần đế chân đỡ được làm bằng thép mạ có kích thước 2x100x100mm

       · Phần thân chân đỡ được làm bằng ống sắt có đường kính 24mm, dày 1,2mm. Phần này được gắn vào phần đế chân đỡ, có chiều cao phụ thuộc vào chiều cao mặt hoàn thiện sàn nâng theo yêu cầu.

       · Phần đầu chân đỡ được làm bằng thép mạ theo kích thước 3x80x80mm. Phần này được gắn vào một cốt răng có chiều dài khoảng 80mm. Cốt răng này có mục đích để điều chỉnh độ cao của chân đỡ trong khoảng ±25mm với mục đích bù trừ độ chênh lêch cao độ của mặt sàn bê tông không bằng phẳng.

-  Thanh đỡ làm bằng thép mạ có độ dày 1mm dạng hộp, kích thước 20x30x568mm. Thanh đỡ được gắn vào giữa hai phần đầu chân đỡ bằng vít. Mục đích của thanh đỡ nhằm liên kết các chân đế với nhau để tăng cường độ vững chắc và chịu lực của cả hệ thống sàn nâng.

  c.       Thông số kỹ thuật

Hệ thống sàn nâng kỹ thuật được kiểm định theo tiêu chuẩn MOB PF2 PS/SPU Raised Access Floor – Platform Performance Specification bởi SIRIM QAS International Sdn. Bhd. (Malaysia) và phải được các thông số chịu tải quan trọng sau:

-  Tải tập trung: 4,50kN (tương đương 450kg/625mm2), tải được thử nghiệm khi đặt một vật có tải trọng trên diện tích 625mm2 trên bất cứ điểm nào của tấm sàn và tấm sàn chịu được tải trọng này với độ võng tối đa là 2,4mm.

-  Tải dàn đều: 12kN (tương đương 1200kg)/m2. Tải được thử nghiệm khi đặt một vật có tải trọng trên diện tích 1m2 diện tích sàn và hệ thống sàn chịu được tải này với độ võng tối đa là 2,4mm.

-  Tải va đập: 40kg trên độ cao 1m hệ thống vẫn không bị gãy hoặc vỡ.

-  Độ phẳng, độ xoắn và độ vuông của tấm sàn: dung sai sai lệch về độ phẳng của tấm sàn không vượt quá giới hạn cho phép là 0,75mm. Dung sai về độ văn xoắn của tấm sán không vượt quá giới hạn cho phép là 1mm và dung sai về sai lệch độ vuông góc tấm sàn không vượt quá 0,06mm.

-  Độ tĩnh điện: tấm sàn khi được hoàn thiện bằng lớp High Pressure Laminates chống tĩnh điện sẽ có điện trở kháng trong khoảng 106 đến 108Ω.
