HỆ THỐNG TIẾP ĐỊA

  • 02/12/2016
  • 5282
Hệ thống dây dẫn phân phối tới các thiết bị cần chống sét và tiếp địa: yêu cầu tách biệt hệ thống dây dẫn được nối từ các cọc chống sét lên các thiết bị cắt sét, thiết bị cần tiếp địa, tránh hiện tượng sét đánh gây xung điện tác động ngược lại các hệ thống khác.

HỆ THỐNG TIẾP ĐỊA

Hệ thống tiếp địa:

Hệ thống dây dẫn phân phối tới các thiết bị cần chống sét và tiếp địa: yêu cầu tách biệt hệ thống dây dẫn được nối từ các cọc chống sét lên các thiết bị cắt sét, thiết bị cần tiếp địa, tránh hiện tượng sét đánh gây xung điện tác động ngược lại các hệ thống khác.

Cáp đồng trần:

- Tiết diện 70mm2,

- Được thả xuống giếng tiếp địa và rãi dọc các rãnh tiếp địa để liên kết các giếng tiếp địa với nhau.

Hàn hóa nhiệt: tất cả các mối nối tiếp đất đều sử dụng mối hàn hóa nhiệt làm tăng độ bền của hệ thống tiếp đất.

Hệ thống tiếp địa: Hệ thống thiết kế đảm bảo trở đất 3 Ohm, có giấy chứng nhận của Trung tâm Kiểm định.

Hệ thống nối đất sẽ được đo đạc và lắp đặt sau khi khảo sát địa chất và kết cấu của tòa nhà. Mọi thông số kỹ thuật sẽ được đảm bảo thỏa mãn các quy định và quy chuẩn an toàn.

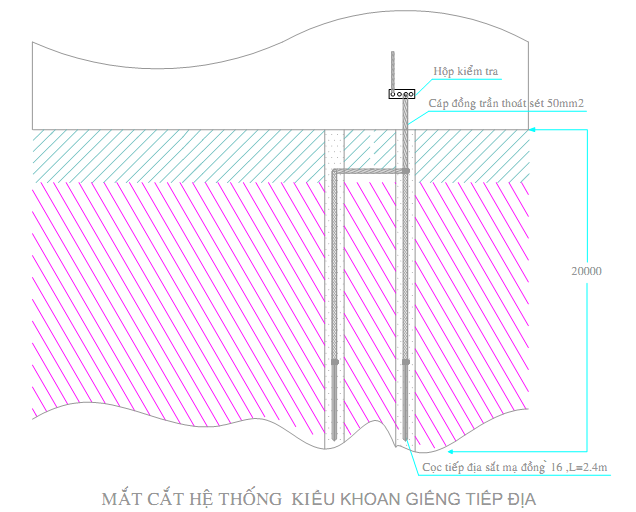

KHOAN TIẾP ĐỊA

Hình 26: Hệ thống giếng tiếp địa



Dây dẫn sét: Dùng để dẫn dòng sét từ thiết bị cắt lọc sét đến hệ thống tiếp địa, có tiết diện 70mm2.

Hệ thống tiếp địa: Dùng để tản dòng điện sét trong đất. Cấu hình của hệ thống tiếp địa này gồm:

o   Các cọc tiếp địa: thường dài từ 2,4m đến 3m. Đường kính ngoài thường là 14 – 16mm. Được chôn thẳng đứng và cách mặt đất từ 0,5 đến 1 mét. Khoảng cách giữa cọc với cọc từ 3 đến 15m. Nếu điện trở đất không đạt yêu cầu thì ta có thể dùng biện pháp khoan giếng tiếp địa có độ sâu là 20-25m để thả cọc tiếp địa xuống. Giá trị điện trở đất được dùng trong hệ thống TTDL là nhỏ hơn 1 Ohm.

o   Dây tiếp địa: thường là cáp đồng trần có tiết diện từ 50 đến 70mm2 dùng để liên kết các cọc tiếp địa này lại với nhau. Cáp này nằm âm dưới mặt đất từ 0,5 đến 1m.

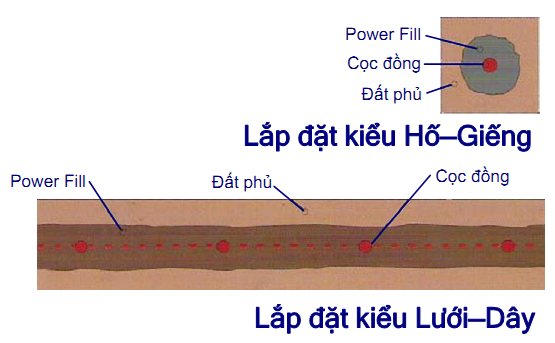

KHOAN TIẾP ĐỊA SERVER ROOM
