HƯỚNG DẪN SỬ DỤNG BỘ VESDA VLF-250

Ngày đăng: 05/03/2016
Lượt xem: 4006

Vesda VLF-250 là máy dò khói cảnh báo sớm được thiết kế để bảo vệ các phòng quan trọng có diện tích nhỏ dưới 250m2. IDT xin chia sẻ CÁCH SỬ DỤNG BỘ VESDA VLF-250

HƯỚNG DẪN SỬ DỤNG

BỘ VESDA VLF-250

Hệ thống phát hiện khói cực nhạy VESDA

Vesda VLF-250 là máy dò khói cảnh báo sớm được thiết kế để bảo vệ các phòng quan trọng có diện tích nhỏ dưới 250m².

Các máy dò hoạt động liên tục, trong đầu báo khói sớm có một hệ thống quạt hút dùng để hút không khí từ khu vực cần dò khói qua các lỗ lấy mẫu. Không khí đươc lọc và chuyển vào một buồng chứa, nơi công nghệ ánh sáng tán xạ phát hiện sự hiện diện một lượng khói rất nhỏ. Thông tin dữ liệu đầu dò được chuyển đến màn hình thông báo và thông qua các rơle hoặc card giao tiếp tùy chọn.

Vận hành bên ngoài

VLF được cài đặt và đưa vào vận hành bên ngoài mà không cần một giao diện đặc biệt hoặc công cụ lập trình.

Trong quá trình hoạt động, Smoke Dial^TM hiển thị ngay tức thì cho người dùng biết có một biến cố khói, ngay từ khoảng cách xa. Nếu có lỗi xảy ra, người dùng dễ dàng mở cửa và kích hoạt tính năng Fault Finder để xác định tình trạng lỗi cụ thể. Những thông tin này được phản hồi về trung tâm, và chắc chắn rằng sẽ có nhân viên đến để sữa chữa một cách hoàn thiện nhất.

Ultrasonic Flow Sensing

Ultrasonic Flow Sensing được sử dụng trong các VLF, cung cấp trực tiếp tốc độ dòng chảy trong ống lấy mẫu. Hệ thống miễn nhiễm với nhiệt độ không khí, sự thay đổi áp lực và không bị ảnh hưởng bởi ô nhiễm. VLF là máy phát hiện khói lấy mẫu không khí đầu tiên sử dụng Ultrasonic Flow Sensing.

Thông số kỹ thuật

Điện áp 24VDC (18VDC – 30VDC)

Cường độ dòng điện @24VDC 220mA, 295mA trong lúc báo động

Kích thước 256(mm) x183(mm) x92(mm)

Trọng lượng 2Kg

Lắp đặt thẳng đứng, ngược hoặc nằm ngang

Nhiệt độ môi trường 0⁰C – 39⁰C

Đã kiểm tra -10⁰C – 55⁰C

Lấy mẫu không khí -20⁰C – 60⁰C

Độ ẩm 5% - 95% ( không ngưng tụ)

Độ dài đường ống tối đa 1x25m (tối đa 12 lỗ)

2x15m cho mỗi nhánh (6 lỗ mỗi nhánh)

Phạm vi 250 m²

Relay 3relay (Fire, Action, Fault) 2A, 30VDC

Cáp dữ liệu 3x25mm

Màn hình hiển thị 4 Alarm State Indicators

Smoke Level Indicator

Reset, Disable and Test Controls

Fault and Disabled Indicators

Instant Fault Finder

Smoke and Flow AutoLearn Controls

Tính năng

· Lắp đặt và vận hành ngoài hộp

· Cảm ứng lưu lượng sóng siêu âm.

· Phát hiện khói chính xác dựa vào laser

· Thiết kế mạng lưới đường ống

· Thiết lập ngưỡng báo động

· Màn hình ghi nhận tức thời

· Tìm lỗi tức thì

· Autolearn^TM smoke

· Autolearn^TM Flow

· Ghi nhận được nhiều sự kiện

· Cấu hình offline/online

· Diện tích bảo vệ 250m²

Màn hình hiển thị

Màn hình hiển thị cung cấp cho người sử dụng bao gồm một Smoke Dial^TM, các chỉ số báo động và trạng thái.

HƯỚNG DẪN SỬ DỤNG BỘ VESDA VLF-250

Biểu tượng
		Các định nghĩa	màu LED
Một	CHÁY 2	Ông nói rằng nó đã đạt đến ngưỡng Fire 2.	đỏ
B	CHÁY 1	Ông nói rằng nó đã đạt đến ngưỡng cháy 1.	đỏ
C	HÀNH ĐỘNG	Ông nói rằng nó đã đạt Action (Thành) điều kiện.	đỏ
D	ALERT	Ông nói rằng nó đã đạt đến (cảnh báo) tình trạng cảnh báo.	đỏ
E	KHUYẾT TẬT	Nó chỉ ra rằng thiết bị đã được tắt hoặc ở chế độ chờ.	vàng
F	ĐIỆN	Khi thăm dò phát sáng là năng lượng.	xanh
G	LỖI	ánh sáng lỗi ánh sáng ổn định chỉ ra thất bại sắp xảy ra (UF). Flash đại diện cho một lỗi không khẩn cấp (NUF).	vàng

Bản đồ - hiển thị công nhận tức thời

VLF-250 (VESDA LaserFOCUS) phát hiện khói khói chỉ số mật độ
VESDA khí lấy mẫu dò khói - lửa nền tảng cảnh báo sớm để biết thông tin sản phẩm

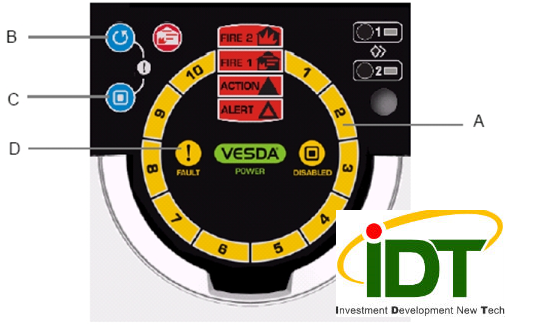

Khói chỉ ra đĩa chuẩn (A) ghi trên mật độ khói, và cung cấp quan trọng cho ứng phó hiệu quả các thông tin cảnh báo từ rất sớm có liên quan đến vụ việc. Công nhận màn hình cung cấp sự kiện khói tức thời (liên quan tới ngưỡng báo động cháy 1) hiểu biết trước mắt cho người sử dụng. Từ 1 đến 10 phần của ánh sáng. Mỗi phần tương ứng với một ngọn lửa cảnh báo 1 1/10.
