TƯ VẤN THIẾT KẾ HỆ GIẢI PHÁP NÂNG HẠ CÔNG TAINER TẠI CẢNG

  • 07/04/2016
  • 3033
GIẢI PHÁP NÂNG HẠ CONTAINER GIÚP ĐỊNH VỊ CHÍNH XÁC CONTAINER TẠI CẢNG

MỘT SỐ NGHIỆP VỤ TRÊN XE NÂNG CONTAINER

KHI ỨNG DỤNG GIẢI PHÁP ĐỊNH VỊ TỰ ĐỘNG VỊ TRÍ CONTAINER THEO

AREA – BAY – ROW – TIER



 Nếu Quí Vị muốn tìm hiểu thêm về GIẢI PHÁP KỸ THUẬT NÂNG HẠ CONTAINER TẠI CẢNG, xin mời tham khảo link: http://www.idtvietnam.net/cac-giai-phap-cho-trung-tam-du-lieu-211/giai-phap-hoat-dong-nang-ha-container-tai-cang.html

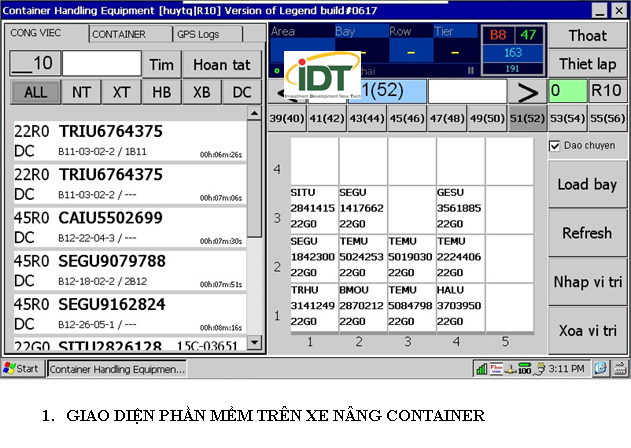

1.GIAO DIỆN PHẦN MỀM TRÊN XE NÂNG CONTAINER

GIẢI PHÁP NÂNG HẠ CONT TẠI CẢNG

Hình 1



Giao diện bên trái:

Chọn Tap có chữ ALL sẽ hiển thị toàn bộ các mã Cont cần thao tác do máy chủ gửi đến.

Nếu xe được giao làm việc gì thì chọn nghiệp vụ cụ thể gồm:

NT: Nhập tàu

Đưa Cont từ tầu vào vị trí đặt trong cảng (Khi nhập khẩu hàng)

XT: Xuất tàu

Chuyển Cont từ bãi lên tầu để (Khi xuất khẩu hàng)

HB: Là Hạ bãi

Nhận Cont từ khách hàng nội địa cần xuất khẩu – Hạ Cont từ xe của khách hàng xuống cảng

XB: Xuất bãi

Là trả Cont hàng cho khách hàng nhập khẩu – Gắp Cont từ bãi trả lên xe cho khách lấy hàng

DC: là nghiệp vụ đảo chuyển.

Dich chuyển Cont từ vị trí này sang vị trí khác để dọn bãi hoặc để lấy Cont cần trả hàng đang nằm kẹt giữa các Cont khác.

GIẢI PHÁP NÂNG HẠ CONT TẠI CẢNG

Hình 2 là vùng hiển thị vị trí theo Area, Bay, Row, Tier của Cont khi Cont được hạ xuống bãi trong các nghiệp vụ: Nhập tàu, Hạ bãi, Đảo chuyển. Sau khi cont được hạ xuống và lái xe mở gù khóa cont để nhấc khung gắp ra thì hệ thống GPS, các cảm biến và phần mềm sẽ tính ra vị trí Cont theo bản đồ đã lập sẵn.

GIẢI PHÁP NÂNG HẠ CONT

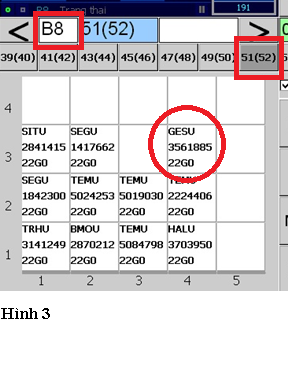

Hình 3 là giao diện hiển thị dữ liệu mã Cont tại lô B8, Bay số 51 (nếu là Cont 20”) hoặc Bay 52 nếu là Cont 40”.

Trục dọc là Tier 1,2,3,4 : thể hiện cao độ của Cont.

Trục ngang là Row 1,2,3,4,5: thể hiện Cont nằm ở dãy nào

Ví dụ ở Row 4, tầng 3 mã Cont là GESU356188522G0.



Lưu ý: Thông qua hệ thống GPS-RTK, khi xe 45 tấn dừng ở Bay nào thì phần mềm tự động hiển thị giao diện hình 3 tương ứng với vị trí Bay đó. Nghĩa là toàn bộ mã Cont của Bay trước mặt lái xe kèm thông tin về Row, Tier sẽ hiển thị trên màn hình để lái xe dễ dàng định vị ví trí của mình và xác định Cont cần lấy.



2.NGHIỆP VỤ HẠ BÃI

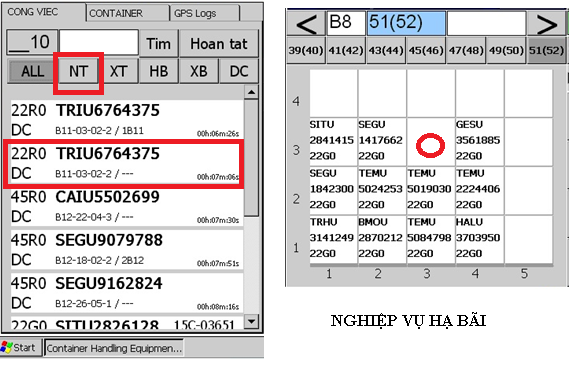

NGHIỆP VỤ HẠ BÃI



Giả thiết xe nâng làm nhiệm vụ hạ Cont xuống bãi khi nhập tàu:

Lái xe chọn nghiệp vụ là NT như hình trên.

Giả thiết xe đầu kéo đang chở mã Cont có mã như trong ô đỏ: TRIU6764375 vào canh xe nâng.

Thao tác của lái xe tiếp theo là dùng tay chạm vào màn hình tại dòng mã TRIU6764375, khi đó dòng mã này sẽ bị bôi đen.

Lái xe gắp Cont trên và thả vào ô còn trống tại Row 3 và tầng 3 (Ô có đánh dấu tròn đỏ ở giao diện bên phải).

Sau khi ấn lệnh thả gù (là cái chốt khóa công với khung gắp) thì hệ thống định vị vị trí Cont sẽ xác định vị trí Cont vừa thả và hiển thị nó lên giao diện vị trí:

GIẢI PHÁP NÂNG HẠ CONT

Lúc này giao diện vị trí sẽ như sau:

·        Area hiện ra là B8

·        Bay hiện ra là 51 (nếu là Cont 20”)

·        Row hiện ra là 3

·        Tier hiện ra là 3.

Vị trí B8.51.3.3 sẽ được gửi về Server và gắn liền với mã Cont TRIU6764375.

Sau khi nhận được kết quả vị trí thì lập tức mã Cont TRIU6764375 sẽ tự động nổi lên như các mã khác ứng với vị trí B8.51.3.3 (ô có vòng tròn màu đỏ).

3.NGHIỆP VỤ ĐẢO CHUYỂN

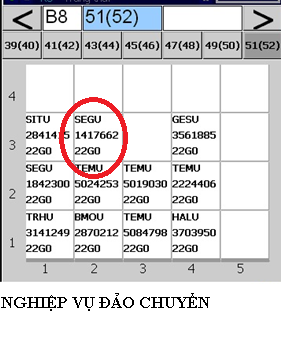

NGHIỆP VỤ ĐẢO CHUYẾN TẠI CẢNG

Ví dụ muốn chuyển Cont có mã ở vòng tròn đỏ vị trí B8 Bay 51 Row2 Tier 3 sang ô bên cạnh có vị trí là B8, Bay 51, Row 3, Tier 3 thì lái cần làm thao tác sau:

Dùng tay bấm vào màn cảm ứng chọn nghiệp vụ là  đảo chuyển: DC

Dùng tay bấm chọn mã Cont ở vòng tròn đỏ.

Gắp Cont và chuyển sang vị trí mới.

Sau khi mở gù thì hệ thống sẽ định vị vị trí mới, trả dữ liệu vị trí về máy chủ thì mã Cont này sẽ được gắn với vị trí vừa xác định và hiển thị mã lên ô ví trí đó.

4.NGHIỆP VỤ XUẤT BÃI TRẢ HÀNG.

Khi xe nâng Container được giao nhiệm vụ trả hàng cho khách trong ca làm việc.

Nhân viên chỉ cần chọn Tab có tên XB – nghĩa là xuất bãi.

Khi đó các Container nào được trả hàng sẽ hiển thị trên giao diện mã Cont cần thao tác ở bên trái màn hình cảm ứng.

Chờ lái xe (chủ hàng) đưa phiếu.

Kiểm tra mã Cont trên phiếu và thực tế.

Bấm chọn mã Cont cần trả trên màn hình giao diện.

Gắp Cont và chuyển lên xe.

Mã Cont sẽ tự mất trên màn hình cả vùng giao diện mã Cont chờ tháo tác bên trái và mã Cont trong vùng bản đồ Bay, Row, Tier bên phải.

5. CÁC ƯU ĐIỂM CỦA HỆ THỐNG ĐỊNH VỊ VỊ TRÍ CONTAINER TỰ ĐỘNG

·  Quản lý chính xác toàn bộ các vị trí xếp Cont theo Bay, Row, Tier.

·  Cho phép chủ hàng xác định được vị trí đặt Cont của mình trước khi lấy hàng.

·  Cho phép lái xe tối ưu hóa quá trình di chuyển của xe nâng căn cứ vào danh mục mã Cont cần thao tác được hiển thị trên màn hình

·  Cho phép quản lý được số lần đảo chuyển trong ca làm việc để có định mức nhân công và định mức dầu hợp lý.

·  Giảm thiểu thời gian xe đầu kéo dừng đỗ trong cảng để chờ lấy Cont.

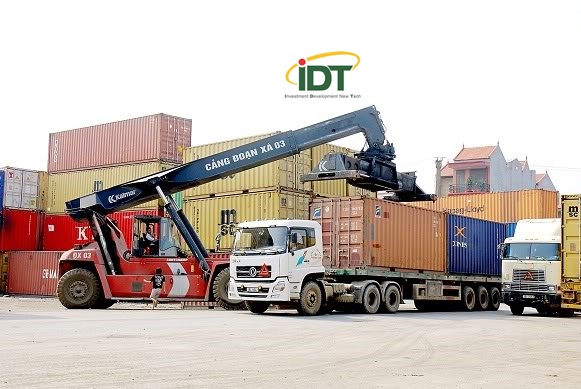

GIẢI PHÁP NÂNG HẠ CONT

GIẢI PHÁP NÂNG HẬ CONT
