HƯỚNG DẪN SỬ DỤNG UPS APC SURT15KVA - APC SURT 20KVA

  • 07/07/2017
  • 2878
TRONG QUÁ TRÌNH PHỤC VỤ KHÁCH HÀNG, ĐỘI NGŨ KỸ SƯ IDT ĐÃ VIẾT VÀ CUNG CẤP TÀI LIỆU HƯỚNG DẪN SỬ DỤNG, NHẰM GIÚP KHÁCH HÀNG THUẬN TIỆN TRONG CÔNG TÁC VẬN HÀNH, SỬ DỤNG UPS APC SURT 15KVA - SURT 20KVA, IDT GỬI ĐẾN QUÝ VỊ HƯỚNG DẪN SỬ DỤNG UPS APC SURT 15KVA VÀ SURT20KVA

HƯỚNG DẪN SỬ DỤNG

HỆ THỐNG UPS APC SURT 15KVA-20KVA

Mô tả Bộ lưu điện APC SURT 15KVA - 20KVA (UPS APC SURT 15KVA - 20KVA)

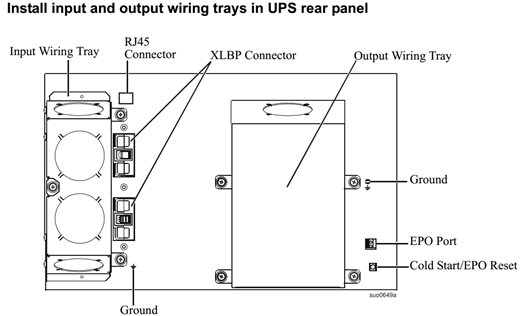

CẤU TẠO UPS APC SURT 15KVA

SỬ DỤNG UPS APC SURT 20kva

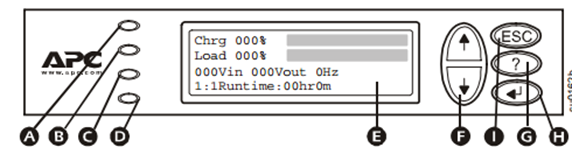

Màn hình điều khiển Bộ lưu điện - UPS SURT 15KVA - 20KVA

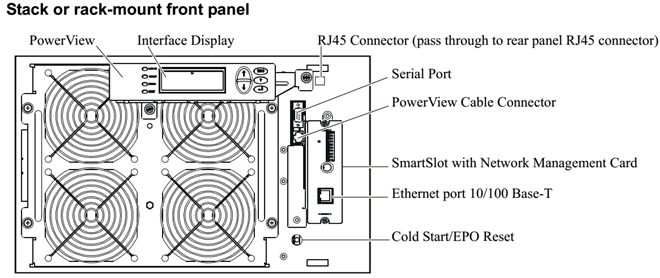

CẤU TẠO UPS APC SURT 15KVA

A

LOAD ON

Khi đèn LED chiếu sáng màu xanh lá cây, UPS cung cấp điện cho tải

B

ON BATT

Khi LED chiếu sáng màu vàng, điện để tải các dòng chảy từ pin sang mô đun nguồn

C

BYBASS

Khi đèn LED chiếu sáng màu vàng, điện cho tải được cung cấp qua đường vòng

D

FAULT

Khi LED chiếu sáng màu đỏ, có một tình trạng lỗi

E

LCD interface

Hiển thị màn hình trình đơn cho các báo thức, dữ liệu trạng thái, trợ giúp giảng dạy, và các mục cấu hình

F

UP/DOWN

arrow kyes

Mũi tên sử dụng để di chuyển qua và các mục menu chọn

G

HELP key

Phím trợ giúp

H

ENTER key

Mở các mục trình đơn và lưu các thay đổi đối với thông số hệ thống

I

ESC key

Trả về màn hình trước được hiển thị

Màn hình điều khiển:

Sử dụng phím ESC để điều hướng giữa các màn hình menu.

Sử dụng các phím mũi tên lên / xuống để cuộn qua danh sách các menu phụ và lệnh trên bất kỳ màn hình.

Mũi tên chỉ ra rằng có các menu phụ chứa các lệnh do người dùng lựa chọn.

Sử dụng phím ENTER để điều hướng đến một menu phụ và để lựa chọn các lệnh người dùng có thể định cấu hình.

Để truy cập vào màn hình trạng thái tổng quan trên màn hình LCD Phím ESC



Để truy cập màn hình trình đơn chính từ tổng quan Màn hình trạng thái, nhấn phím ENTER.

Màn hình Menu Chính

Từ màn hình menu chính, bạn có thể điều khiển, cấu hình, và giám sát hệ thống bằng cách sử dụng các màn hình menu phụ:

Kiểm soát, Tình trạng, Thiết lập, Đăng nhập, Hiển thị, Diags và Trợ giúp (tham khảo phần màn hình trình đơn phụ trong sách hướng dẫn này).

Sử dụng phím mũi tên lên / xuống để chọn menu để

Được truy cập.

Nhấn phím ENTER để mở màn hình trình đơn phụ.

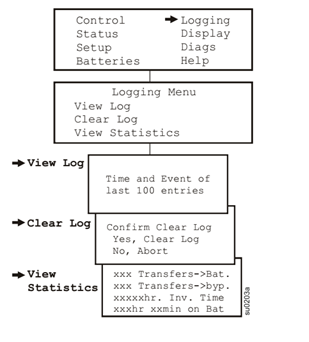

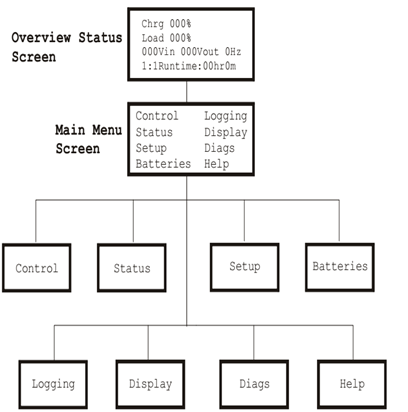

Cây Menu

Để truy cập vào màn hình trạng thái tổng quan trên màn hình LCD Phím ESC. Để truy cập màn hình trình đơn chính từ tổng quan màn hình trạng thái, nhấn phím ENTER.

Màn hình Menu Chính từ màn hình menu chính, bạn có thể lệnh, cấu hình, và giám sát hệ thống bằng cách sử dụng các màn hình menu phụ:

Kiểm soát, Tình trạng, Thiết lập, Đăng nhập, Hiển thị, Diags và Trợ giúp (tham khảo phần màn hình trình đơn phụ trong sách hướng dẫn này).

Sử dụng phím mũi tên lên / xuống để chọn menu để được truy cập

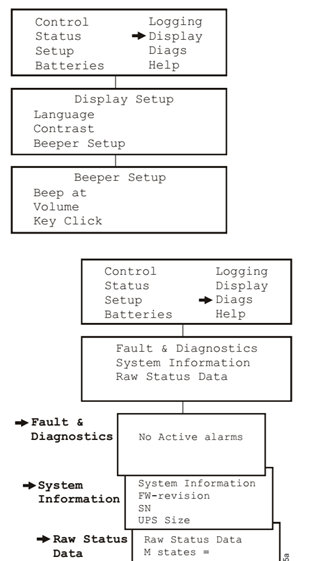

Nhấn phím ENTER để mở màn hình trình đơn phụ. Cây menu cung cấp một cái nhìn khái quát về màn hình trình đơn cấp cao nhất.

Điều hướng màn hình trình đơn phụ sử dụng phím mũi tên lên / xuống để cuộn

Thông qua danh sách các chức năng và lệnh trên màn hình trình đơn phụ. Sau lần nhập cuối cùng trên một menu phụ, Cho thấy sự tiếp tục của chức năng / Danh sách lệnh.

Sử dụng các phím mũi tên lên / xuống để xem các mục còn lại trong danh sách.

Sử dụng phím ENTER để chọn một lệnh và di chuyển đến các menu phụ kết hợp với Chức năng / lệnh

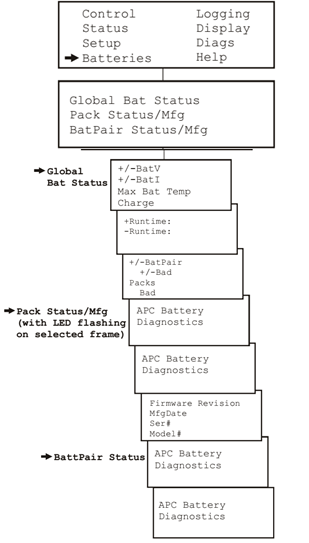

PowerView sẽ tham chiếu cấu hình XLBP theo cách sau đây:

HƯỚNG DẪN VẬN HÀNH UPS_APC-SURT 15kva

CÁCH SỬ DỤNG BỘ LƯU ĐIỆN APC 15KVA

cách sử dụng bộ lưu điện apc 15kva

SỬ DỤNG BỘ LƯU ĐIỆN APC SURT 20KVA

Khởi động

Kết nối tải với UPS APC SURT 15KVA - 20KVA

1. UPS có các ốc vít kết nối mặt đất trên mặt sau, để nối đất dẫn trên các thiết bị điện áp thông qua.

Trước khi nối cáp nối đất, đảm bảo UPS không được kết nối với nguồn điện hoặc pin vào ups.

2. Kết nối thiết bị với UPS.

LƯU Ý: UPS này được trang bị ổ cắm pin ngoài ở mặt sau của thiết bị.

3. Pin sạc với dung lượng 90% trong ba giờ hoạt động bình thường. Đừng mong đợi đầy đủ

Khả năng chạy pin trong khoảng thời gian sạc ban đầu.

1.    Xem trang web của APC, www.apc.com để biết thời gian chạy pin.



Kết nối nguồn điện UPS và tải

1. Kết nối nguồn điện vào UPS.

2. Kiểm tra giao diện PowerView cho các tin nhắn.

3. Bật tải bằng menu hiển thị giao diện.
