CẮT LỌC SÉT LPI
Bố trí thiết bị cắt lọc sét:
o Van cắt sét sơ cấp (nằm phía trước)
o Bộ lọc sóng hài và nhiễu (nằm giữa)
o Van cắt sét thứ cấp (nằm phía sau)

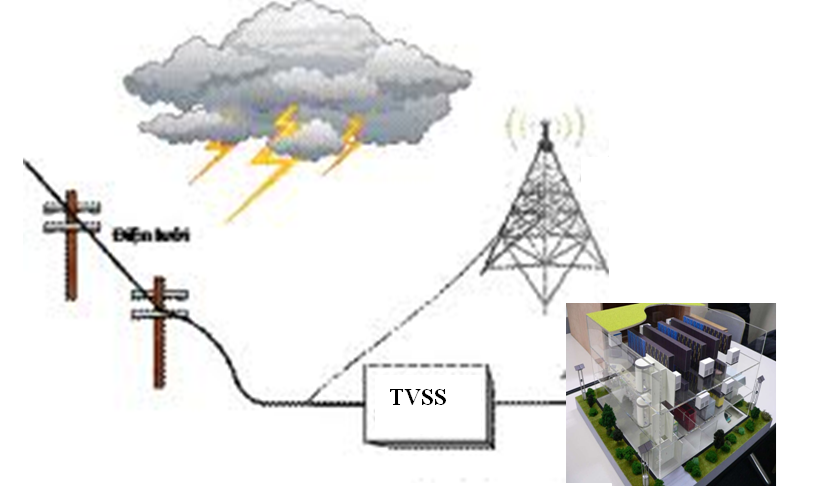

Nguyên lý cắt sét: Khi sét đánh trực tiếp vào đường dây điện hạ thế 3 pha 220/380vac – 50hz , hoặc sét đánh vào các vùng lân cận rồi cảm ứng vào đường dây hạ thế rồi lan truyền vào van cắt sét trước khi nó đến phụ tải ( các thiết bị dùng điện). Xung sét thường có điện áp khoảng 6.000V. Khi đi vào cầu dao có gắn thiết bị cắt sét, thiết bị cắt sét sẽ làm cho xung sét xuống còn < 500V và chuyển năng lượng xuống đất thông qua dây nối đất .
Vật liệu chế tạo: Van cắt sét được chế tạo từ ô xýt kim loại (metal oxide varristor–mov) thường là ô xýt kẽm. Đặc điểm của loại vật liệu này là chỉ có thể dẫn điện ở điện áp cao & sẽ trở thành vật cách điện ở điện áp thấp , điện áp càng cao thì dòng điện thông mạch càng lớn và điện áp càng giảm thì dòng thông mạch càng giảm về zê rô ( còn gọi là khối điện trở phi tuyến).
Nguyên tắc hoạt động: Khi sét đánh trực tiếp vào đường dây điện hạ thế 3 pha 380V – 50hz , hoặc sét đánh vào các vùng lân cận rồi cảm ứng vào đường dây điện hạ thế rồi lan truyền vào thiết bị cắt lọc sét trước khi nó đến phụ tải (các thiết bị dùng điện). Xung điện sét này có biên độ điện áp lớn làm cho điện trở phi tuyến của van cắt sét sơ cấp tới ngưỡng dẫn, lúc này nó sẽ mở mạch để cho dòng điện sét đi qua xuống đất. Tiếp theo đó bộ lọc L - C có tác dụng làm giảm thấp biên độ xung sét và tách bỏ các thành phần sóng hài, nhiễu tần số cao. Xung điện sét còn sót với biên độ thấp khi ra khỏi bộ lọc L-C thì sẽ bị van cắt sét thứ cấp cắt thêm một lần nữa. Khi xung điện sét giảm thấp đến dưới giá trị điện áp ngưỡng của van cắt sét thì điện trở phi tuyến của van cắt sét sẽ tăng nhanh để ngắt dòng cắt xung sét. Hai cấp bảo vệ trên sẽ đảm bảo độ an toàn tối đa cho các thiết bị cần được bảo vệ.
Độ nhạy: Phản ứng nhanh với sét, càng nhanh càng tốt. Tốt nhất là < 0,5ns. Dòng điện tối đa của bộ van cắt sét được chọn cho TTDL là 175KA để cắt sét lan truyền.
Ưu điểm thiết bị chống sét lan truyền của LPI:
o Điện áp thông qua thấp
o Bước sóng thấp
o Cắt sét
o Dựa vào dòng tải
o Cần thiết đối với thiết bị điện tử nhạy cảm
o Bảo vệ tốt
o Khả năng bảo vệ thông thường, chuyên biệt
o Có khả năng triệt xung lặp và có màn hình hiển thị chức năng
o Khả năng chịu quá áp cao
Các loại chống sét LPI thường dùng tại các Trung tâm dữ liệu:

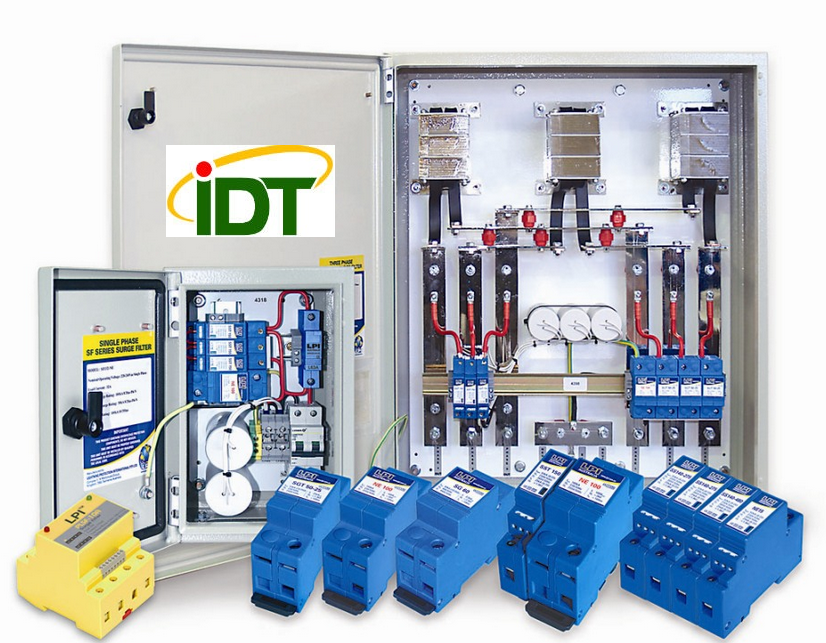

Tủ cắt sét Powerline Protection Modules
.Thiết bị cắt sét đầu vào có hộp bảo vệ
·Đây là phương pháp thuận tiện để bảo vệ nguồn điện 1 pha hoặc 3 pha khi không có đủ chỗ trong tủ phân phối điện
·Khả năng cắt sét cao giữa pha - trung tính.
·Bảo vệ cao giữa trung tính - đất.
Mã SP
|
Miêu tả |
1PPMSG135kA-NE | Thiết bị cắt sét 1 pha, mạch song song, có khe hở phóng điện, 50kA 10/350μs, 135kA 8/20μs Ph-N, 100kA10/350μs N-E, có màn hình hiển thị trạng thái và công tắc báo động. |
3PPMSG135kA-NE | Thiết bị cắt sét 3 pha, mạch song song, có khe hở phóng điện, 50kA 10/350μs, 135kA 8/20μs Ph-N, 100kA1 0/350μs N-E, có màn hình hiển thị trạng thái và công tắc báo động |
3SF3125A-NE-SS480 | Thiết bị cắt sét 3 pha, mạch song song, có khe hở phóng điện, 3125kA, có màn hình hiển thị trạng thái và công tắc báo động |
Thiết bị cắt lọc sét SST Suger Filter
Thiết bị cắt lọc sét SF loại lớn
Bảo vệ 3 bước cung cấp giải pháp bảo vệ tối ưu cho thiết bị điện tử nhạy cảm
● Có khả năng chống được nhiều xung sét lặp
● Có khả năng chịu được quá áp và đột biến
● Đảm bảo cắt sét lan truyền ngay cả với xung sét cường độ lớn
● Khả năng cắt sét mỗi pha cao
● Khả năng bảo vệ giữa trung tính - đất cao
