Quạt Ebm past S4E500AM0301

Quạt hướng trục S4E500-AM03-01 của Ebmpapst ứng dụng: tăng áp cho đường ống, thông gió làm mát, hút nhiệt nóng, hút hút gió thải, khí thải, hút bụi bẩn lơ lửng trong không khí gây ảnh hưởng đến sức khỏe con người, đồng thời cung cấp nguồn không khí trong lành, mát mẻ từ tự nhiên vào

Tình trạng:

Còn hàng

Liên hệ

Chia sẻ:

Mô tả
Bình luận

Quạt Condenser (AC Axial Fan - Hyblade- Quạt có lồng, có cánh và motor theo tiêu chuẩn), Model: S4E500AM0301

S4E500-AM03-01

AC axial fan - HyBlade

Motor: M4E110-GF

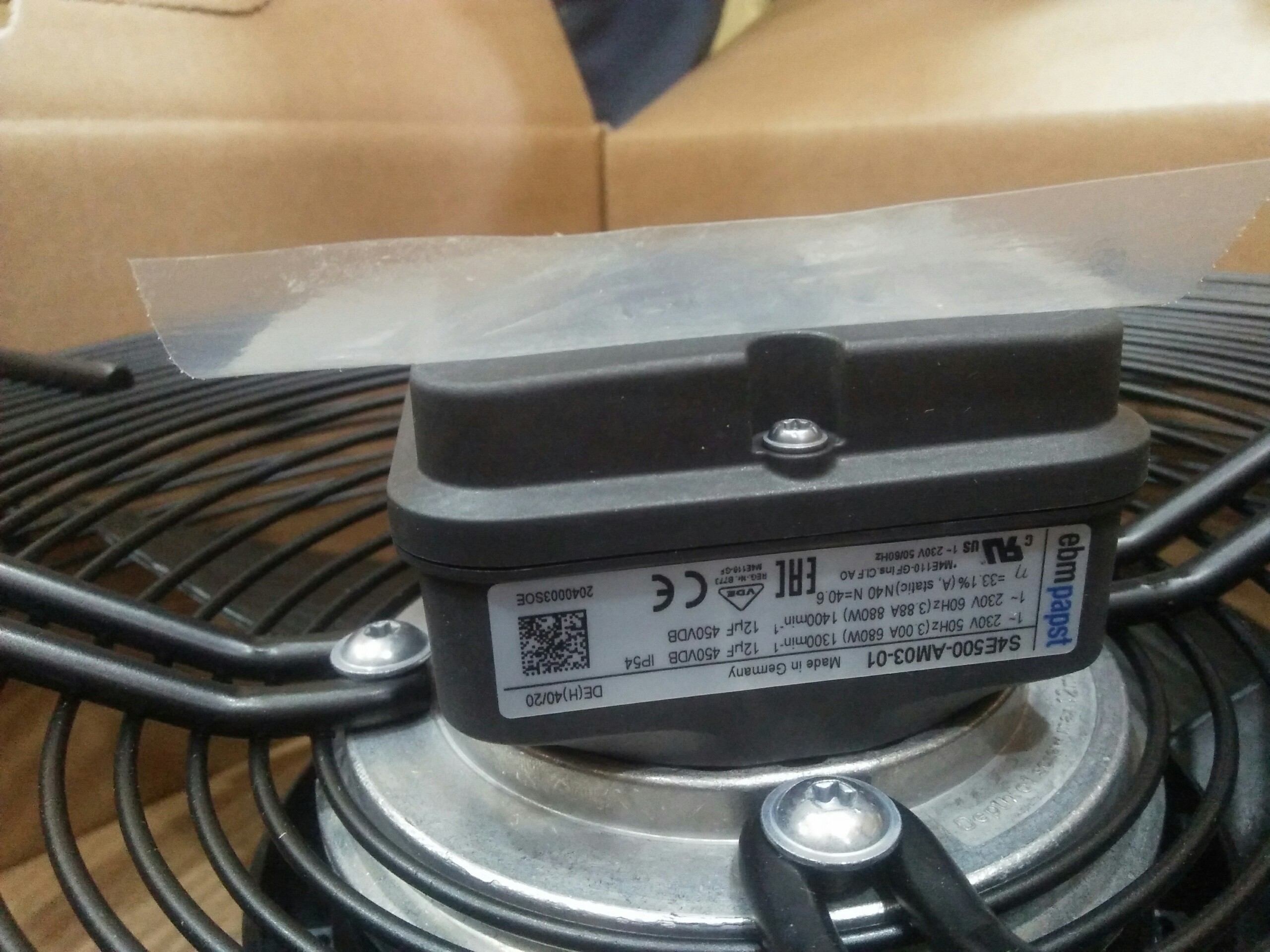

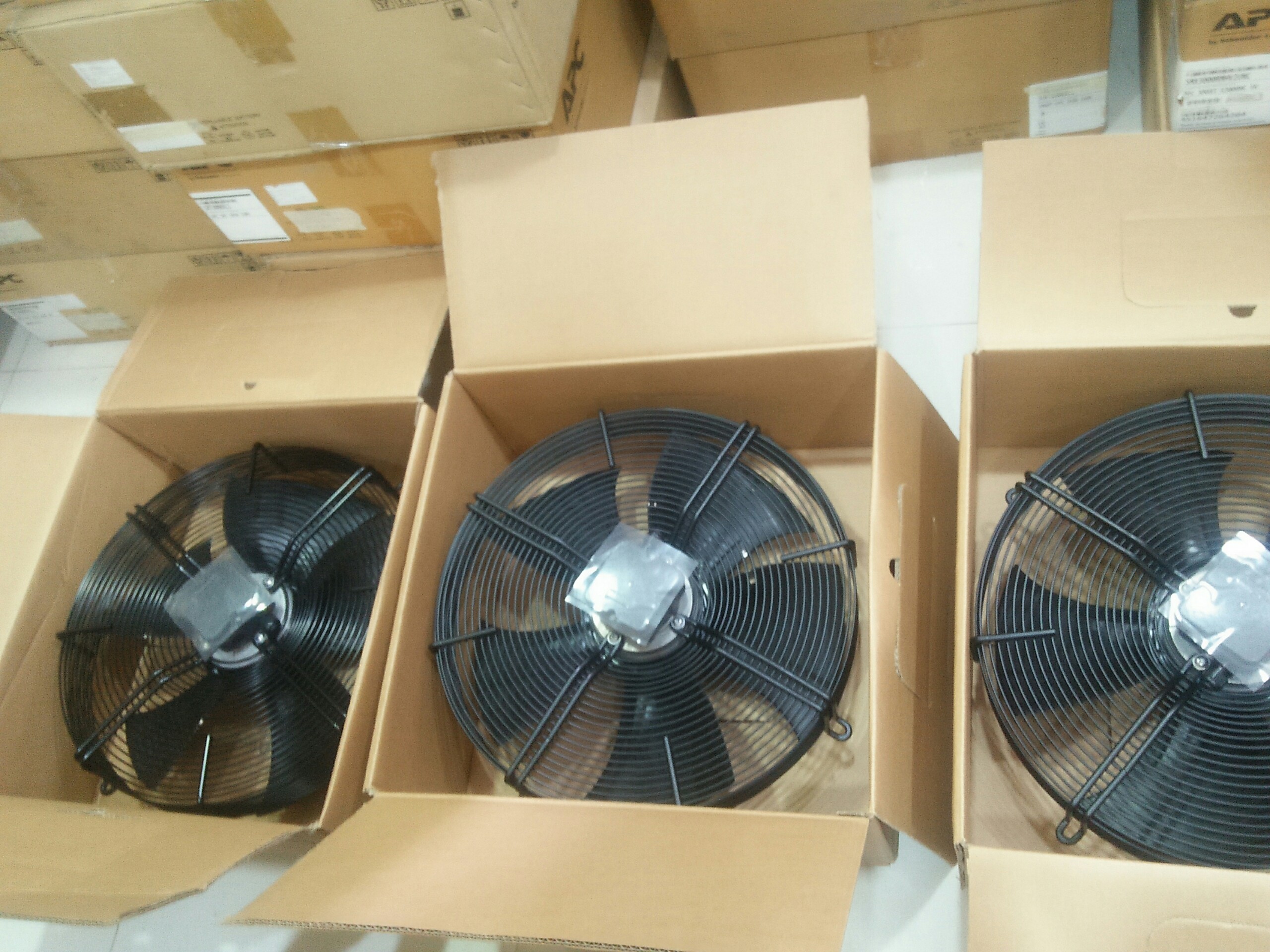

Quạt Condenser Ebm past S4E500AM0301

Quạt hướng trục S4E500-AM03-01 AC Axial Fan - Hyblade- Quạt có lồng, có cánh và motor theo tiêu chuẩn) có lưu lượng lớn, công suất lớn, và độ ồn thấp.

Quạt S4E500-AM03-01 được cấu tạo với mô tơ tiêu chuẩn hang Ebmpapst trông sang trọng, với chất liệu thép chất lượng cao với cánh bằng nhôm đúc cho độ bền cao. Ebmpapst bảo hành 12 tháng.

+ các tầng hầm của tòa nhà để hút và lọc bụi bẩn, khí bẩn đồng thời thông gió tầng hầm.

+ hay các nhà xưởng nhựa, hóa chất, những nơi có chất độc hại cho con người;

+ Hút khói bếp và thông gió cho các bếp ăn công nghiệp,

+ thông gió trang trại, lắp vào dàn nóng của máy lạnh chính xác, dàn lạnh của kho lạnh, lắp vào tháp giải nhiệt,…

Quạt hướng trục S4E500-AM03-01 của Ebmpapst được chứng nhận xuất xưởng rõ ràng, sản phẩm mới 100%, được IDT nhập khẩu trực tiếp từ nhà máy và phân phối tại Việt Nam.

CÁC LƯU Ý KHI CHỌN QUẠT S4E500-AM03-01:

+ Chọn công suất và lưu lượng gió phù hợp,

+ Vị trí lắp đặt, diện tích để lắp quạt,

+ Kích thước quạt có phù hợp với thiết bị,….

Technical Description

Motor size	110
Size	500 mm
Rotor surface	Painted black
Terminal box material	PC/ABS plastic, black
Blade material	Press-fitted sheet steel blank, sprayed with PP plastic
Guard grille material	Steel, phosphated and coated with black plastic
Number of blades	5
Airflow direction	V
Direction of rotation	Counterclockwise, viewed toward rotor
Degree of protection	IP54
Insulation class	"F"
Moisture (F) / Environmental (H) protection class	H2
Max. permitted ambient temp. for motor (transport/storage)	+ 80 °C
Min. permitted ambient temp. for motor (transport/storage)	- 40 °C
Installation position	Shaft horizontal or rotor on bottom; rotor on top on request
Condensation drainage holes	On rotor side
Mode	S1
Motor bearing	Ball bearing
Touch current according to IEC 60990 (measuring circuit Fig. 4, TN system)	<= 3,5 mA
Electrical hookup	Terminal box / Via terminal box, capacitor integrated and connected
Motor protection	Thermal overload protector (TOP) with basic insulation
with cable	Axial
Protection class	I (with customer connection of protective earth)
Motor capacitor according to EN 60252-1 in safety protection class	S0
Conformity with standards	EN 61800-5-1 / CE
Approval	CCC / CSA C22.2 No. 100 / EAC / VDE / UL 1004-1

Data according to ErP directive

Installation category	A
Efficiency category	Static
Closed-loop speed control	-
Specific ratio*	1
*Specific ratio = 1 + p_sf / 100 000

		Actual	Request 2015
Overall efficiency η_e		32,5	32,5
Efficiency grade N		40	40
Power input P_e	KW	0,65
Airflow q_V	m³/h	5765
Pressure increase total	Pa	129
Speed n	min^-1	1315
Data established at point of optimum efficiency

Nominal data

Phase		1~
Type of voltage		AC
Nominal voltage	in V	230
Frequency	in Hz	50
Type of data definition		maximum load
Valid for approval / standard		CE
Speed	in min^-1	1300
Power input	in W	680
Current draw	in A	3
Motor capacitor	in µF	12
Capacitor voltage	in V	450
Max. back pressure	in Pa	150
Min. ambient temperature	in °C	-40
